Conheça mais sobre o Projeto PÉRGOLA TAMBORIL EM INHOTIM, desenvolvido pela Urbana Arquitetura em Belo Horizonte.
– Sobre o Projeto PÉRGOLA TAMBORIL EM INHOTIM:
O Instituto Inhotim, composto por grandes extensões de vegetação entremeados por elementos arquitetônicos, apresenta em seu espaço inúmeros pátios de conexão entre os ambientes. Um destes pátios, localizado entre o Restaurante Tamboril e o Bar do Ganso, é o objeto do projeto que aqui se apresenta.
Com a premissa de criar uma cobertura sombreada e permeada por vegetação neste pátio, a forma proposta foi concebida pela inserção e demarcação de pontos funcionais na área. Estes pontos foram lançados sobre as árvores e palmeiras de grande porte existentes, e em posições estratégicas de ocupação por usuários dos restaurantes.
Para a junção destes pontos lançou-se mão de um artifício matemático denominado Diagrama de Voronoi.
Tal diagrama tem a função de decomposição espacial em um espaço métrico determinado pelas posições de pontos aleatórios, os quais são geradores de uma forma euclidiana determinada pelo equilíbrio das distâncias entre eles (ver esquema ao lado). Lançado o diagrama espacializado no terreno, foram obtidas as células estruturais da cobertura.
A partir da forma geométrica, espontânea e natural, gerada por pontos nodais observados no local, a forma geral da cobertura se apresenta. Prosseguiu-se à supressão de algumas células a partir de análises de fluxos, e então a estrutura foi finalizada.
A estrutura das células é composta por vigas metálicas tipo caixa (tubular quadrado sem costura) e pilares metálicos tubulares redondos. Por haver uma serralheira no próprio local e pela dimensão total da cobertura, a estrutura metálica se mostrou a melhor solução em custo e viabilidade técnica.
O sistema de cobertura será em policarbonato compacto de 4mm translúcido com perfis metálicos de 50x50mm, silicone estrutural e fitas de vedação. As águas pluviais da cobertura serão recolhidas por perfis metálicos tipo C (locados de forma a substituírem as vigas caixa em trechos específicos) que funcionarão como calhas, e direcionadas para a tubulação de drenagem superficial existente através dos pilares de sustentação.

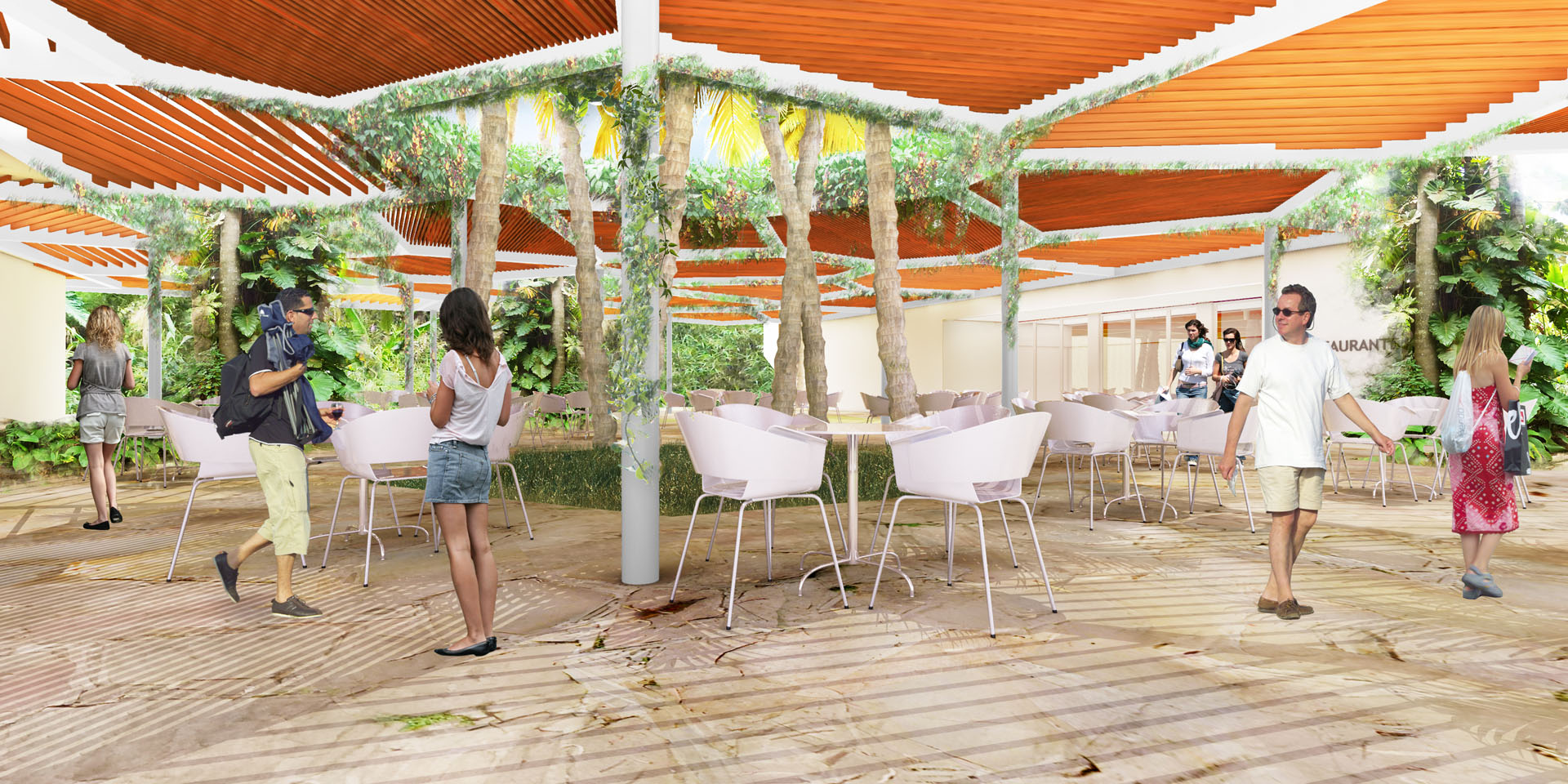

Abaixo da cobertura em policarbonato estão previstos brises em réguas de madeira com seção de 30x100mm, com espaçamentos variados nas diversas células. Estes brises proporcionam um sombreamento dinâmico e difuso, tendo em vista a variação do espaçamento entre as peças, e funcionam ainda como “forro” sob a cobertura das células.
Finalizando o conjunto está previsto o plantio de vegetação (tipo trepadeira) que utilize a estrutura de pilares, vigas e brises como suporte, criando um ambiente bucólico e aconchegante, características presentes em todo o espaço do Instituto Inhotim.
DADOS DO PROJETO PÉRGOLA TAMBORIL EM INHOTIM
- LOCAL: Inhotim | Brumadinho | MG
- ÁREA CONSTRUÍDA: 450,00 m²
- DATA DO PROJETO: 2012
FICHA TÉCNICA
- AUTORES: Pedro Doyle Cesar, Alessandra Guimarães Carvalho
- COLABORADORES: Estevam Quintino, Rafael Gil (imagens)
- CONSULTORES: Pedro Nehring (paisagismo)
